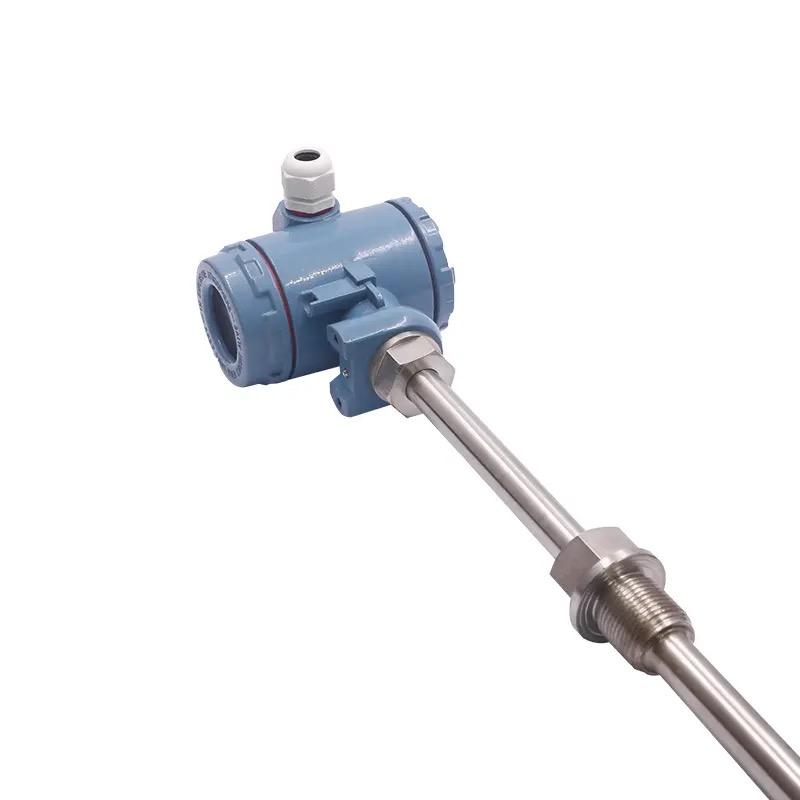

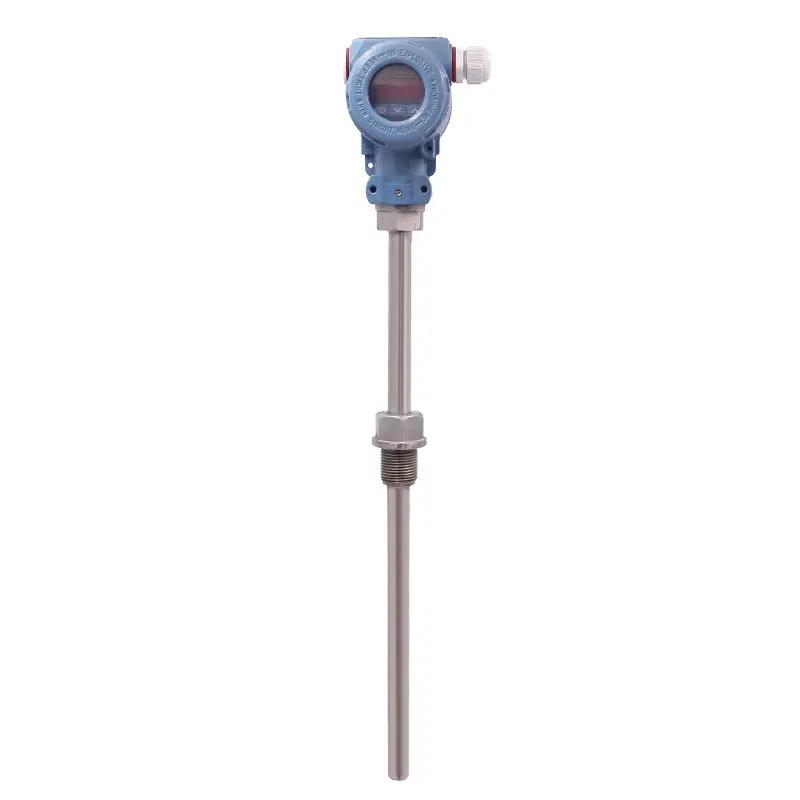

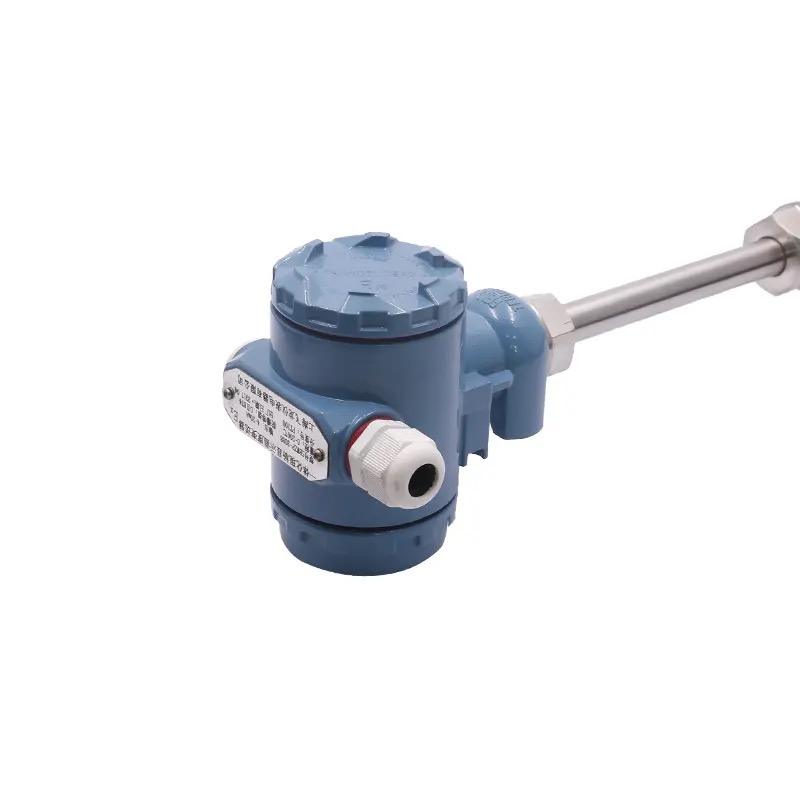

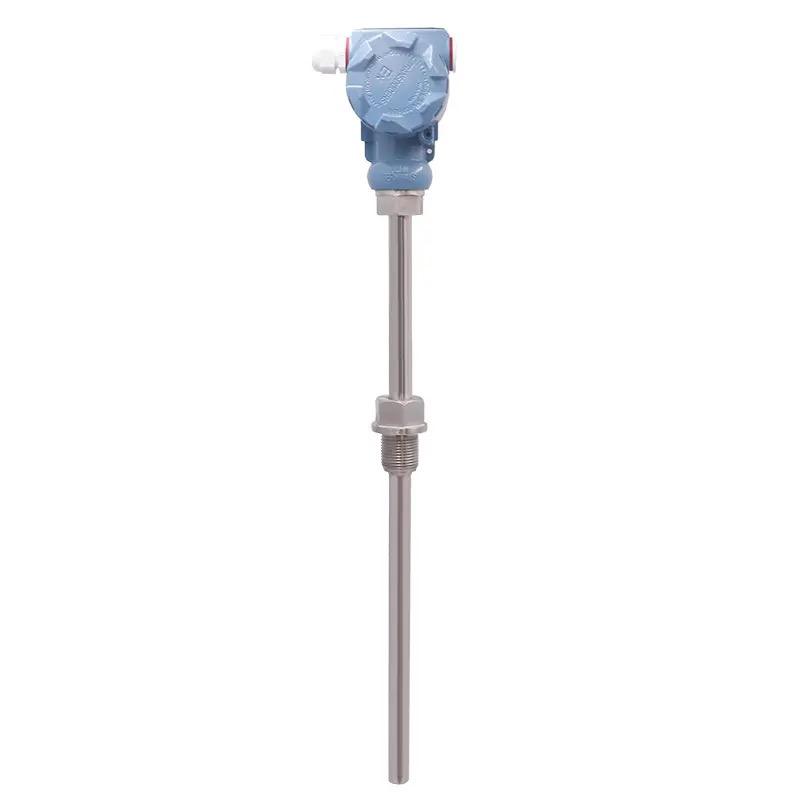

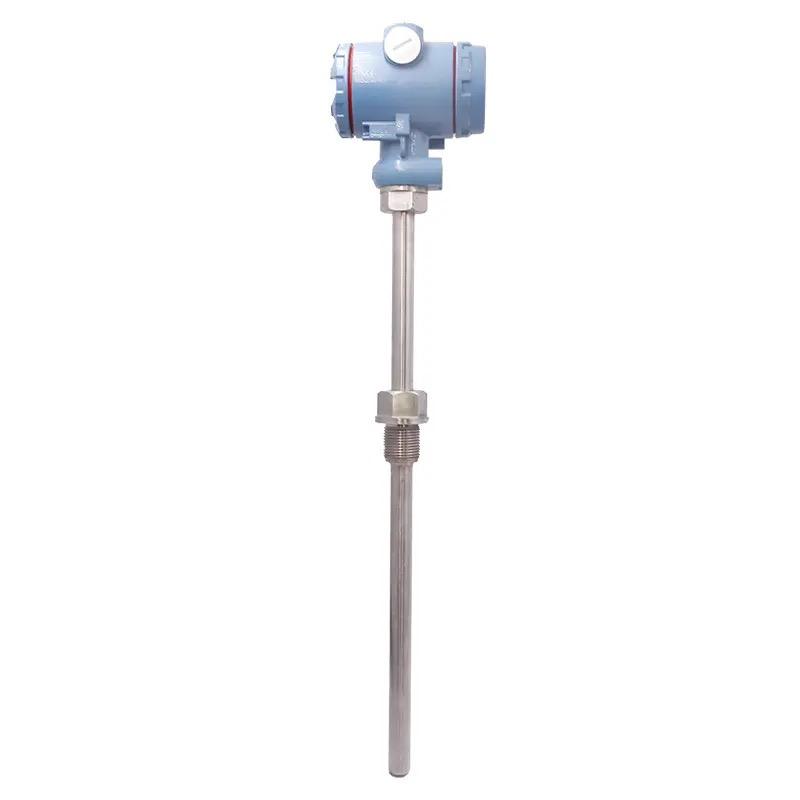

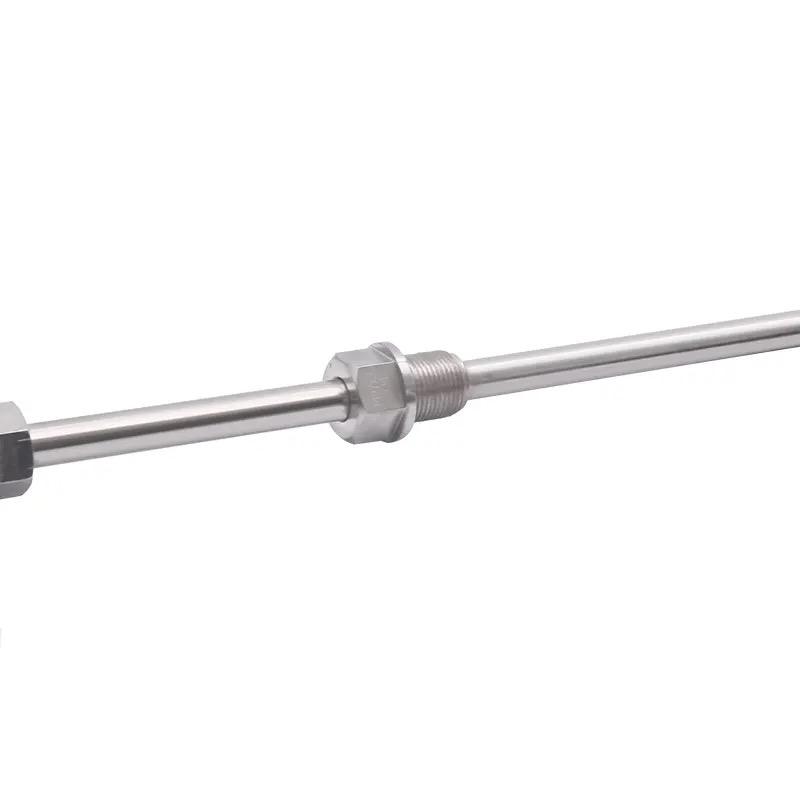

সম্পূর্ণ বিচ্ছিন্ন ইন্টিগ্রেটেড তাপমাত্রা ট্রান্সমিটার

সাধারণ সমন্বিত তাপমাত্রা ট্রান্সমিটার থার্মাল রেজিস্ট্যান্স (RTD), Thermocouple (TC), রেজিস্ট্যান্স এবং ভোল্টেজের সিগন্যাল ইনপুটের জন্য ব্যবহৃত হয়, যা PC কনফিগারেশনের মাধ্যমে সেন্সরে ইনস্টল করা যেতে পারে। (PEOFIBUS-PA এবং HART প্রোটোকল উপলব্ধ)। প্রযোজ্য স্থান: · PCP ইন্টিগ্রেটেড টেম্পারেচার ট্রান্সমিটার সব ধরনের ইনপুট সিগন্যালকে 4-20mA আউটপুট সিগন্যালে রূপান্তর করতে ব্যবহার করা যেতে পারে · ইনপুট থার্মাল রেজিস্ট্যান্স (RTD) থার্মোকল (টিসি) প্রতিরোধ (Ω) ভোল্টেজ (mV) PC এর মাধ্যমে, কনফিগারেশন টুল অনলাইন ব্যবহার করা যেতে পারে. বৈশিষ্ট্য: .সাধারণ PCP সব ধরণের ইনপুট সংকেতের জন্য ব্যবহার করা যেতে পারে বৈদ্যুতিক বিচ্ছিন্নতা .টু-ওয়্যার সিস্টেম এবং 4-20mA সাদৃশ্য আউটপুট উচ্চ নির্ভুলতা সেন্সর ক্ষতি বা শর্ট সার্কিট ফল্ট সংকেত NAMUR NE 43 অনুযায়ী আগাম সেট করা যেতে পারে। · EMC NAMUR NE 21, CE অনুযায়ী হবে৷ .বিস্ফোরণ-প্রমাণ সার্টিফিকেশন .আউটপুট এনালগ পরিমাপ পরিসীমা ব্যবহারকারীদের দ্বারা কাস্টমাইজ করা যেতে পারে

মূল্য জানতে চান

অপারেশন এবং সিস্টেম কাঠামো

পরিমাপ ব্যবস্থা

একটি বুদ্ধিমান তাপমাত্রা ট্রান্সমিটার হল অ্যানালগ আউটপুট, ইনপুট 2-,3- এবং 4-ওয়্যার থার্মাল রেজিস্ট্যান্স (আরটিডি) সিগন্যাল, থার্মোকল সিগন্যাল এবং ভোল্টেজ সিগন্যাল সহ একটি দুই-তারের সিস্টেম, যা একটি কনফিগারেশন টুলের মাধ্যমে কনফিগার করা যেতে পারে,

lnput থার্মাল রেজিস্ট্যান্স (RTD)

টাইপ	পরিমাপ পরিসীমা	মিন. পরিমাপ পরিসীমা
Pt100 Pt500 Pt1000 IEC 751 অনুযায়ী	-200-850℃ -328-1562°ফা -200-250℃ -328-482°ফা -200-250℃ -328-482°ফা	10K(18°ফা) 10K(18°ফা) 10K(18°ফা)
নি100 Ni500 নি1000 DIN 43760 অনুযায়ী	-60-180℃ -76-356°ফা -60-150℃ -76-302°F -60-150℃ -76-302°F	10K(18°ফা) 10K(18°ফা) 10K(18°ফা)
তারের ধরন	2-,3- বা 4-সংযুক্ত দুই-তারের সিস্টেম পরিমাপ তারের প্রতিরোধের ক্ষতিপূরণ ( 0-20Ω)
সেন্সর তারের প্রতিরোধ	প্রতিটি তারের
সেন্সর কারেন্ট	≤0.6mA

প্রতিরোধ সংকেত (Ω)

টাইপ	পরিমাপ পরিসীমা	মিন. পরিমাপ পরিসীমা
প্রতিরোধ (Ω)	10..2000(Ω)	100(Ω)

থার্মোকল (TC)

টাইপ	পরিমাপ পরিসীমা	মিন. পরিমাপ পরিসীমা
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[৩] D (W3Re-W25Re) ^[৩] ই (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[২] N[NiCrSi-NiSi) R(PtRh13-Pটি) S(PtRh10-Pt) T(Cu-CuNi) উ(Cu-CuNi) ^[২] MoRe5-MoRee41 ^[১] IEC 584 পার্ট 1 অনুযায়ী	0- 1820℃ 32-3308°F 0- 2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900℃ -328-1652°F -270- 1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200- 400℃ -328-752°F -200- 600℃ -328-1112°F 0- 2000℃ 32-3632°F	500k (900° ফারেনহাইট) 500k (900° ফারেনহাইট) 500k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 500k (900° ফারেনহাইট) 500k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 50k (900° ফারেনহাইট) 500k(900°F)
ঠান্ডা মোড়	ভিতরের (Pt100) বা বাইরের (0...80℃)，32..176°F
ঠান্ডা জংশনের যথার্থতা	±1k
সেন্সর কারেন্ট	30nA

ভোল্টেজ সংকেত (mV)

টাইপ	পরিমাপ পরিসীমা	সর্বোচ্চ পরিমাপ পরিসীমা
মিলিভোল্ট (mV)	-10...100mV	5mV

ইনপুট আউটপুট ( এনালগ )

আউটপুট সংকেত	4...20 mA.20..4 mA
বৈশিষ্ট্য প্রেরণ	তাপমাত্রা, প্রতিরোধ এবং ভোল্টেজ রৈখিকতা
সর্বোচ্চ লোড	( V-8V )/0.025A

(1) রেফারেন্স ছাড়া

(2) DIN 43710 অনুযায়ী

(3) ASTM E988 অনুযায়ী

ডিজিটাল ফিল্টার গ্রে 1	০...৮ সেকেন্ড
ইনপুট বর্তমান	≤3.5mA
বর্তমান সীমাবদ্ধতা	≤25mA
সময় বিলম্ব সুইচ	4s (la-3.8mA তে পাওয়ার চলাকালীন)
প্রতিক্রিয়া সময়	1 সে

ফল্ট সিগন্যাল (ফল্ট মনিটরিং)

পরিমাপের নিম্ন সীমার নিচে	ডাটপুট 3.8mA-এ নেমে এসেছে
উপরে পরিমাপ উপরের Iirmit	20.5mA পর্যন্ত আউটপুট
সেন্সর ক্ষতি সেন্সর শর্ট সার্কিট	≤3.6mA বা ≥21.0 mA হিসাবে সেট করা যেতে পারে

বৈদ্যুতিক সংযোগ

পাওয়ার সাপ্লাই	U _খ =8...35V DC পোলারিটি সুরক্ষা
বৈদ্যুতিক বিচ্ছিন্নতা (ইনপুট/আউটপুট)	U=3.75kV AC
অনুমোদিত ওঠানামা পরিসীমা	U≤5V (যখন Ub≥13V, f _{সর্বোচ্চ} =1KH ₂ t)

নির্ভুলতা

রেফারেন্স শর্তাবলী

রেল্ড তাপমাত্রা23℃ (73.4°F）±5K

থার্মাল রেজিস্ট্যান্স (RTD)

টাইপ	পরিমাপের নির্ভুলতা
Pt100, Ni100 Pt500, Ni500 Pt1000, Ni1000	0.2K বা 0.08% 0.5K বা 0.20% 0.3K বা 0.12%

প্রতিরোধ সংকেত (Ω)

টাইপ	পরিমাপের নির্ভুলতা	পরিমাপ পরিসীমা
প্রতিরোধ	±0.1Ω বা 0.08%	10...40Ω
প্রতিরোধ	±1.5Ω বা 0.12%	10...2000Ω

থার্মোকল (TC)

টাইপ	পরিমাপের নির্ভুলতা
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	টাইপ.0.5 কে বা 0.08% টাইপ.1.0 কে বা 0.08% টাইপ.2.0 কে বা 0.08%
অভ্যন্তরীণ relerence শেষ দ্বারা allecled	Pt100 DIN IEC751 C1.B

ভোল্টেজ সংকেত (mV)

টাইপ	পরিমাপের নির্ভুলতা	পরিমাপ পরিসীমা
মিলিভোল্ট (এমভি)	±20μV বা 0.08%	-10...10mV

বিদ্যুৎ সরবরাহ দ্বারা প্রভাবিত	24 এর বিচ্যুতি সহ ≤±0.01%/V ^[৩]	পরিমাপ পরিসীমা
লোড দ্বারা প্রভাবিত	≤±0.02%/100Ω ^[৩]	-10...10mV

(1) থার্মোকলের ক্ষেত্রে প্রযোজ্য নয়।

(2) % হল সামঞ্জস্যযোগ্য পরিমাপের পরিসরের (সর্বোচ্চ মান) আপেক্ষিক।

(3) সমস্ত আলা পরিমাপের চূড়ান্ত মানের সাথে সম্পর্কিত (FSD)

তাপমাত্রা পরিবর্তন

RTD
Td=±(15ppmk*Max.measurement range)±50 ppmK*প্রাক-সেট পরিমাপ পরিসর)*∆θতাপীয় প্রতিরোধের Pt100
Td=±(15ppmk*(পরিমাপের চূড়ান্ত মান 200) 50ppm/K*প্রি-সেট পরিমাপ পরিসীমা)*∆θ থার্মোকল(TC)
Td=±(50 ppmK*Max.measurement range 50ppm/K*প্রি-সেট পরিমাপ পরিসর)*∆θ
∆θ=পরিবেশের তাপমাত্রার মান রিটারেন্স তাপমাত্রা থেকে বিচ্যুত হয়

দীর্ঘমেয়াদী স্থিতিশীলতা

≤0.1K/বছর[1] বা ≤0.05%/বছর[1][2]

ইনস্টলেশন শর্ত

ইনস্টলেশন কোণ	নো লিমিটেশন
ইনস্টলেশন এলাকা	জলরোধী সংযোগ বাক্স বা বিস্ফোরণ-মূল সংযোগ বাক্স

আবেদন শর্ত পরিবেশ শর্ত

পরিবেশের তাপমাত্রা	-40... 85℃(-40..185°F)। বিস্ফোরণ মূল এলাকায় প্রযোজ্য
স্টোরেজ তাপমাত্রা	-0.. 100℃(-40...-212°ফা)
জলবায়ু শ্রেণী	এন অনুযায়ী EN G0654-1, ClaasC
ঘনীভবন	অনুমতি
প্রোটাকলন ক্লাস	আইপি 00/আইপি 66 ইনস্টলেশন
কম্পন সুরক্ষা	IEC 60068-2-6 অনুযায়ী
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য	EN 61326-1 এবং NAMUR NE 21 অনুসারে অ্যান্টি-ইএমআই এবং অ্যান্টি-ইএমএল বিকিরণকারী নির্গমন

যান্ত্রিক গঠন

ওয়েলঘল	= 40 গ্রাম
উপাদান	কেসিং: পিসি, প্লাসলিক বা পলিয়েস্টার
টার্মিনাল	তারের সর্বোচ্চ, 1.75 mm2(0.0027 in2)

প্রদর্শন এবং অপারেটিং সিস্টেম দূরবর্তী অপারেশন

কনফিগারেশন টুল	বিশেষ কনফিগারেশন টুল
কনফিগারেশন সফটওয়্যার	পিসি অপারেটিং সফটওয়্যার (Reaowin 2o00 ]
ইন্টারলেস	পিসি ইন্টারফেস প্লাগ সহ TTL-l-RS 232 তারের সাথে সংযুক্ত
কনফিগারেশন প্যারামিটার	সেন্সর টাইপ, কানেক্টিং টাইপ এবং ইঞ্জিনিয়ারিং ইউনিট (C/F পরিমাপের পরিসর, অভ্যন্তরীণ/বাহ্যিক কোল্ড জংশন ক্ষতিপূরণ, দুই-তারের সিস্টেম পরিমাপে তারের প্রতিরোধের ক্ষতিপূরণ, ত্রুটির অবস্থা, আউটপুট সিগন্যাল (4...20/20...4 mA), ডিজিটাল ফিল্টার (স্যাঁতসেঁতে), আউটলেট, পরিমাপ বিন্দু চিহ্ন (8 অক্ষর) এবং আউটপুট অ্যানালগ।
